HET KORTE ANTWOORD
Begin met de officiële installatiehandleiding van de volledige modelcode. Controleer of het echt een volledig geïntegreerde was-droogcombinatie is en vergelijk apparaat, nis, meubelfront, scharnierzijde, plint, aansluitingen en ventilatieruimte. Verwijder daarna de transportbeveiliging, sluit koud water en afvoer modelspecifiek aan, leid slang en kabel zonder knikken, stel de machine stabiel waterpas en monteer het front alleen volgens de meegeleverde boor- of montagemal. Open de kraan en sluit de stroom pas aan als alles droog en afgemonteerd is. Voer vervolgens de voorgeschreven ingebruikname uit en controleer op lekkage, stabiliteit en contact met de kast voordat je de plint definitief sluit.
Controleer eerst welk type apparaat je hebt
Een volledig geïntegreerde was-droogcombinatie is ontworpen voor een passende meubeldeur en bijbehorende bevestigingsdelen. Dat is iets anders dan een onderbouwmodel met zichtbare voorkant of een vrijstaand apparaat dat onder een werkblad staat. Een gewone vrijstaande combinatie mag je niet zomaar in een gesloten keukenkast opsluiten: ventilatie, bediening, trillingsruimte en deurconstructie zijn daar niet automatisch voor bedoeld.
Zoek de volledige model- en productcode op het typeplaatje en download de officiële installatiehandleiding én maattekening. Gebruik niet alleen de productafmetingen uit een webwinkel. De benodigde nis kan groter zijn en de tekening bepaalt ook waar slangen, scharnieren, sluiting en plint mogen komen.
| Type | Hoe herken je het? | Installatieregel |
|---|---|---|
| Volledig geïntegreerd | Geschikt voor een meubelfront op de machine | Volg de modelspecifieke nis-, front- en scharniertekening |
| Onderbouw | Staat onder een werkblad, voorkant blijft zichtbaar | Verwijder alleen een bovenblad als fabrikant en model dat toestaan |
| Vrijstaand | Ontworpen zonder meubelfront of inbouwbeslag | Niet zelf ombouwen of in een ongeventileerde kast plaatsen |
Meet nis, apparaat en vrije ruimte afzonderlijk
Meet de lege nis op meerdere punten: hoogte links en rechts, breedte voor en achter en diepte tot het eerste obstakel. Controleer ook de route ernaartoe, de ruimte om het apparaat vóór de nis te kunnen aansluiten en de deuropening na montage. Vergelijk iedere maat met de installatietekening, niet met een algemene standaardmaat.
Een actuele AEG LWR7786BI is bijvoorbeeld 819 mm hoog, 596 mm breed en maximaal 553 mm diep. De bijbehorende handleiding noemt voor dat exacte model een nis van minimaal 820 × 600 × 560 mm. Dat ene voorbeeld laat zien hoe klein de marges kunnen zijn; het is geen universele maat voor andere machines.
| Te meten | Waar je rekening mee houdt | Controlepunt |
|---|---|---|
| Hoogte en breedte | Kleinste vrije maat van de complete nis | Stelruimte, werkblad en zijpanelen |
| Diepte | Apparaat plus slangbochten, stekker en voorgeschreven vrije ruimte | Geen leiding of koppeling achter de machine platdrukken |
| Meubelfront | Breedte, hoogte, dikte, gewicht en draairichting | Exacte boormal, scharnierpositie en openingshoek |
| Plint en vloer | Deurspeling, filterbereik en luchtcirculatie | Plint mag niet raken of een opening afdekken |
Controleer vloer, water, afvoer en stopcontact
De vloer moet vlak, hard, droog en sterk genoeg zijn voor een zwaar apparaat dat centrifugeert. Plaats geen karton, hout of losse vulplaatjes onder de voeten om een scheve vloer te compenseren. Tapijt of een mat mag de luchtcirculatie onder het apparaat niet blokkeren.
De kraan, afvoer en het geschikte geaarde stopcontact moeten na plaatsing bereikbaar blijven zoals de handleiding voorschrijft. De elektrische installatie moet de aansluitwaarde van het apparaat aankunnen. Gebruik geen verlengsnoer, stekkerdoos of meervoudige adapter en leg het snoer niet onder de machine of langs een scherpe meubelrand.
- Koudwaterkraan en toegestane koppeling binnen bereik van de originele toevoerslang
- Afvoer op de voorgeschreven hoogte, diameter en aansluitwijze
- Geaard stopcontact met passende groep en bereikbaar snoer
- Vrije route voor slangen en kabel zonder knik, trekspanning of warmtebron
- Geen verborgen stroom-, water- of gasleiding in een plek waar geboord moet worden
Lees verderOplossingen voor een droogcombinatie die geen water afvoert
Wat je vóór de installatie klaarlegt
Leg handleiding, maattekening, originele toevoerslang, afvoerbocht of klem, afdekdoppen, scharnieren, magneten, afstandhouders en alle meegeleverde schroeven op volgorde. Gebruik voor het front geen willekeurige langere schroeven; die kunnen door het paneel heen gaan of de machine raken.
Een inbouwcombinatie weegt al snel ruim zeventig kilogram. AEG adviseert de installatie van zijn geïntegreerde model door twee personen te laten uitvoeren. Draag gesloten schoenen en geschikte handschoenen en til nooit aan deur, lade, bedieningspaneel of slangen.
- Officiële installatiehandleiding en boor- of montagemal
- Alle originele montage- en frontdelen
- Rolmaat, waterpas en voorgeschreven handgereedschap
- Lage opvangbak, handdoeken en droog papier voor de lektest
- Een tweede persoon voor uitpakken, kantelen en gecontroleerd inschuiven
Inbouw was-droogcombinatie installeren in 12 stappen
De precieze volgorde en onderdelen verschillen per merk en model. Gebruik deze route daarom als controlelijst naast de officiële installatiehandleiding.
- Maak de nis leeg en vergelijk alle nis-, front-, plint- en aansluitmaten met de modeltekening.
- Schakel stroom en watertoevoer uit voordat je een oud apparaat of bestaande slangen losneemt.
- Pak de nieuwe machine met twee personen uit en controleer apparaat, slangen en montagedelen op schade.
- Verwijder de verpakkingssteunen, transportbouten, hulzen en slanghouders precies zoals de handleiding aangeeft.
- Plaats de juiste afdekdoppen en bewaar alle transportbeveiliging voor een latere verhuizing.
- Sluit de originele of expliciet goedgekeurde toevoerslang spanningsvrij op het apparaat en de koudwaterkraan aan.
- Sluit de afvoerslang op de voorgeschreven hoogte en wijze aan en beveilig hem tegen losschieten en terughevelen.
- Leg toevoerslang, afvoerslang en netsnoer alvast langs de aangewezen route en voorkom knikken en beknelling.
- Breng de machine dicht bij de nis, stel alle voeten voor-achter en links-rechts waterpas en borg ze zoals voorgeschreven.
- Monteer scharnieren, sluiting, meubelfront en eventuele machinestopper uitsluitend volgens de modelmal.
- Controleer deurzwaai, plint, luchtcirculatie, filtertoegang en vrije beweging voordat je definitief afwerkt.
- Open de kraan, sluit de stekker droog en rechtstreeks aan en voer de ingebruiknameprocedure uit de modelhandleiding uit.
Lees verderWas-droogcombinatie aansluiten: veilig stappenplan
Transportbouten verwijderen en bewaren
Transportbouten houden de trommel tijdens vervoer op zijn plaats. Ze moeten vóór de eerste cyclus volledig worden verwijderd; draaien met de bouten erin kan zware schade en extreem trillen veroorzaken. Verwijder ook de kunststof hulzen, houders en bodembescherming die jouw handleiding aanwijst.
Plaats de meegeleverde afdekdoppen en bewaar bouten en verpakking bij elkaar. Bij een volgende verhuizing moeten de transportbouten juist weer volgens de handleiding worden gemonteerd. Kantel de machine alleen in de richting en op de manier die de fabrikant laat zien, met twee personen en zonder de slangen te beschadigen.
Koudwatertoevoer aansluiten zonder spanning op de slang
Gebruik de meegeleverde of exact goedgekeurde toevoerslang en de voorgeschreven afdichting. Laat een lang ongebruikte of nieuw aangepaste leiding eerst lopen tot het water helder is. Sluit de slang recht aan, voorkom scheef schroefdraad en richt een haakse aansluiting zoals de handleiding laat zien. De slang mag nergens geknikt, geplet of strakgetrokken zijn.
Draai kunststof koppelingen doorgaans met de hand vast en gebruik alleen gereedschap als de handleiding dat voorschrijft. Een te strak aangedraaide aansluiting kan beschadigen. Heeft de slang AquaStop of een elektrische veiligheidsklep, dompel die behuizing dan niet onder en verleng of vervang de slang niet met een willekeurig exemplaar.
Een condenserende was-droogcombinatie kan ook tijdens het drogen koud water nodig hebben. Laat de kraan dus open tijdens normaal gebruik als de handleiding dat voorschrijft; een gesloten kraan kan dan niet alleen het wassen, maar ook het drogen verstoren.
Afvoerslang: hoogte, ventilatie en bevestiging
Een afvoerslang die te laag, te diep of luchtdicht in de pijp zit, kan water terughevelen. Een te hoge, geknikte of afgeknelde slang kan het afpompen vertragen of blokkeren. De juiste hoogte is modelspecifiek. Voor de AEG LWR7786BI noemt de handleiding bijvoorbeeld een geventileerde standpijp van 60 tot 100 cm hoog met een binnendiameter van minimaal 40 mm. Neem die cijfers niet over voor een ander model zonder diens handleiding te controleren.
Gebruik de meegeleverde bocht, kabelbinder of slangklem en zorg dat de slang niet uit de afvoer kan schieten tijdens krachtig pompen. Bij aansluiting op een sifontuit moet een eventuele fabrieksdop uit de tuit zijn verwijderd en de verbinding lekdicht vastzitten. Een afvoer moet geventileerd blijven wanneer de handleiding dat voorschrijft.
| Probleem na aansluiten | Waarschijnlijke installatiefout | Eerste veilige controle |
|---|---|---|
| Water loopt meteen weg | Afvoer te laag, te diep of hevelwerking | Vergelijk hoogte en aansluiting met de modeltekening |
| Machine pompt slecht af | Slang geknikt, afgekneld, te hoog of afvoer verstopt | Volg de slangroute zonder de machine te openen |
| Water bij de sifon | Klem, tuit of plaatselijke afvoer lekt | Stop, sluit kraan en laat de aansluiting herstellen |
Machine waterpas zetten vóór de kastdeur erop gaat
Breng het apparaat eerst dicht bij de nis en stel het op de harde vloer af. Leg de waterpas links-rechts en voor-achter op een stevig bovenvlak. Draai de stelvoeten totdat alle vier de voeten vast contact maken en de machine niet wiebelt. Borg de voeten daarna op de manier die in de handleiding staat.
Schuif geen karton, hout of losse wig onder een voet. Die kan verschuiven, vocht opnemen of de luchtcirculatie blokkeren. Een goed afgestelde machine trilt minder, maar controleer ook of er rondom niets tegen kast, plint of leidingen tikt. Het meubelfront monteer je pas als de machine stabiel staat.
- Zet de machine dicht bij haar definitieve positie op de kale, harde vloer.
- Controleer voor-achter en links-rechts met een waterpas.
- Verstel iedere voet tot alle vier stevig dragen en de kast niet wiebelt.
- Borg de voeten en controleer opnieuw na het inschuiven.
- Laat nergens een slang, snoer, zijpaneel of plint tegen de machine rusten.

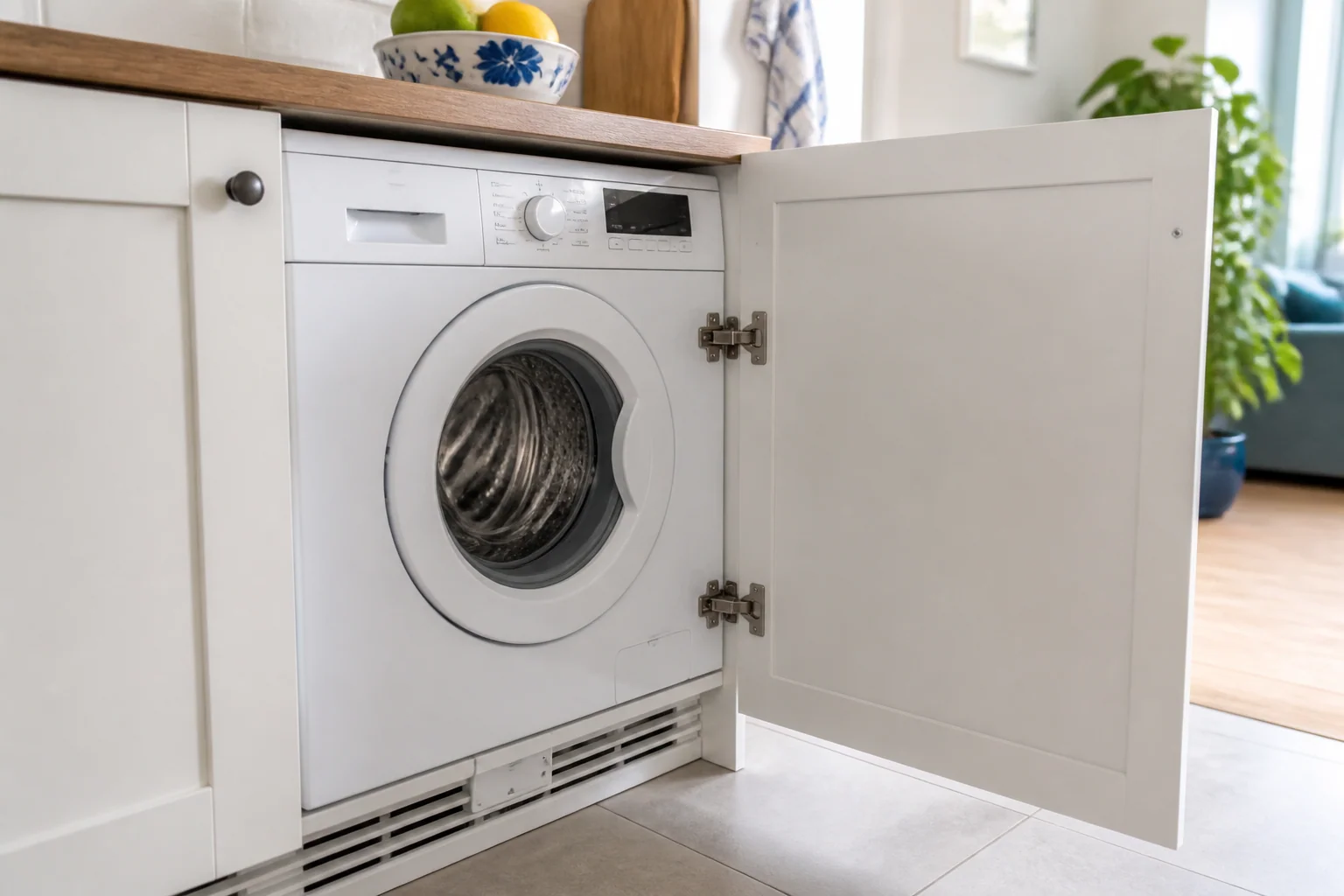

Meubeldeur, scharnieren en plint monteren
Gebruik uitsluitend de frontmaten, boorposities, boorgaten, openingshoek en meegeleverde onderdelen van jouw model. De AEG LWR7786BI vraagt bijvoorbeeld om een front van 595 tot 598 mm breed en 16 tot 22 mm dik, maar ook die maten gelden alleen voor dat toestel. Dezelfde handleiding adviseert een professional voor het verzinken van de scharniergaten.
Bepaal de draairichting vóór de machine volledig is ingebouwd. Lijn het front parallel met apparaat en aangrenzende keukendeuren uit. Stel de scharnieren bij zonder ze te forceren en monteer magneet, tegenplaat of stopper exact op de aangegeven positie. Controleer dat de meubeldeur én machinedeur volledig open kunnen en dat de plint niet langs het front schuurt, een filterklep blokkeert of ventilatie afsluit.
Moet je in een bestaand front nieuwe gaten verzinken, leidingen verleggen of het keukenmeubel constructief aanpassen? Laat dit dan door een keukenmonteur of installateur doen. Eén verkeerd gat kan het front onbruikbaar maken en boren nabij onbekende leidingen is onveilig.
Schuif het apparaat in zonder slang of kabel te pletten
Leg toevoer, afvoer en netsnoer vóór het inschuiven in hun aangewezen route. Laat één persoon de slangen aan de aansluitzijde begeleiden terwijl de ander de machine rustig en recht naar binnen beweegt. Trek niet aan een slang om een lus weg te krijgen en duw niet door wanneer je weerstand voelt.
Haal de machine terug naar voren zodra een slang verdwijnt, knikt of tussen achterwand en apparaat kan komen. Controleer daarna opnieuw waterpas, vrije deurbeweging en bereikbaarheid van stekker en kraan. Een voor dit model meegeleverde stabilisatie- of machinestopper monteer je pas op het door de fabrikant aangegeven moment.
Lees verderWas-droogcombinatie verhuizen: veilig stappenplan
Voorgeschreven ingebruikname en lektest uitvoeren
Open eerst de waterkraan en controleer de koppelingen met droog papier. Steek de stekker pas daarna met droge handen rechtstreeks in het geaarde stopcontact. Voer het ingebruiknameprogramma uit dat in de handleiding staat. Dat kan een lege katoen-, reinigings- of kalibratiecyclus zijn; kies niet op eigen houtje een kort programma als de fabrikant iets anders voorschrijft.
Blijf bij de eerste cyclus. Controleer tijdens vullen, verwarmen, centrifugeren en afpompen de kraan, toevoerkoppeling, afvoer, filterklep en vloer. Luister of machine, front, plint of slangen elkaar raken. Voer alleen een afzonderlijke droogtest uit als de modelhandleiding die voorschrijft, met de daarin aangegeven belading. Controleer daarbij of de kraan open moet blijven, de luchtcirculatie vrij is en er geen foutmelding of ongebruikelijke geur ontstaat.
- Kraan en alle koppelingen blijven droog tijdens vullen.
- Afvoerslang blijft vast en de afvoer loopt zonder overstromen door.
- Machine blijft stabiel tijdens centrifugeren en raakt het meubel niet.
- Meubeldeur, machinedeur, lade en serviceluik openen vrij.
- Als een droogtest is voorgeschreven: geen melding, brandlucht of uitzonderlijke hitte.
- Controleer aansluitingen en vloer nogmaals direct na de test.
Wanneer je de installatie beter uitbesteedt
Schakel een vakman in als er geen geschikt geaard stopcontact is, de groep of aansluitwaarde onduidelijk is, vaste elektra of leidingen moeten worden verplaatst, de afvoer moet worden aangelegd, er in een onbekende wand moet worden geboord of het meubelfront moet worden aangepast. Ook een zware machine over een trap of door een krappe route manoeuvreren hoort niet bij een eenpersoonsklus.
Stop meteen bij een beschadigd apparaat, snoer of slang, lekkage, water bij elektra, vonken, rook, brandlucht of ongewoon sterke warmte. Raak een natte stekker of contactdoos niet aan; schakel de betreffende groep alleen uit als dat veilig kan en sluit de waterkraan. Open de machine niet en probeer een kabel, AquaStop of intern onderdeel niet zelf te repareren.
